兰格TS-1A/L0107-1A产品说明

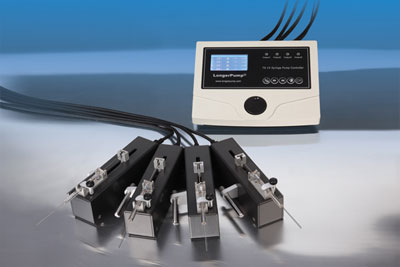

兰格TS-1A/L0107-1A是一款四通道单推模式微量注射泵，主要在生物实验室使用，控制器和执行单元为分体结构，执行单元有夹持机构。TS-1A/L0107-1A注射泵可安装μL规格的标准进样器，精确的行程控制和超宽范围的线速度(7.9μm/min - 79.4mm/min)可满足不同用户的应用。立式安装结构可方便的与显微操作仪、脑立体定位仪等生物仪器配套使用，广泛应用于各种生物实验领域。
兰格TS-1A/L0107-1A技术指标
工作模式：注射
执行单元数量：1-4
最大行程：70mm
行程分辨率：0.165μm
线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)
线速度调节分辨率：7.94μm/min
行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)
额定线性推力：＞20N
注射器选择：内置主要厂家、主要型号注射器供选择
注射器自定义：可储存四个用户自定义的注射器内经值
流量校正：通过校正程序获得更为精确的液量
运行参数设置：分配液量、注射时间等，可以让所有通道采用指定通道的参数
启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动
显示参数选择：液量、流量或线速度
掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作
快进(退)功能：全速注射或抽取液体
状态信号输出：2路OC门信号输出，用于指示启/停和方向状态
控制信号输入：3路TTL电平信号输入，用于控制启停、快进、快退
通讯接口：RS485
控制器外形尺寸：235×178×74(mm)
控制器重量：0.8kg
执行单元外形尺寸：180×46×78(mm)
执行单元重量：0.6kg
使用电源：AC 90V-260V/40W
工作环境温度：0℃-40℃
工作环境相对湿度：＜80%
兰格TS-1A/L0107-1A功能特点
系统主要功能
工作模式：灌注模式
参数设置功能：可分别对四个通道设置不同的工作参数
运行控制功能：可分别控制每个执行机构单独工作，也可控制多达四个执行机构同时工作或分时工作
通道拷贝功能：可让所有通道的执行机构按照拷贝通道的参数进行工作
延时启动功能：可分别控制各个通道的执行机构开始工作的延时时间
掉电记忆功能：重新上电后可选择是否按照掉电前的状态继续进行工作
堵车保护功能：当有一个执行机构因意外被停止灌注或抽取时，系统鸣笛报警并停止工作
外控功能：接受脉冲信号，控制启停状态。每个通道均有两路OC门输出，用来指示该通道执行机构的启停及方向状态
每个通道均有两路OC门输出，用来指示该通道执行机构的启停及方向状态
通讯功能：具有RS485通讯接口，可通过上位机后台对其进行控制
各通道主要功能
注射器选择功能：可从列表中选择不同厂家，不同规格型号的注射器
注射器自定义功能：用户可自定义并储存单通道的四组注射器內径值
运行参数设置功能：可设置分配液量，灌注时间，抽取时间，间隔时间及分配次数多个参数
显示方式选择功能：主工作界面可选择显示不同的参数：液量，流量，线速度
快进快退功能：全速灌注或抽取液体
流量校正功能：通过校正程序，可以分配到更加精确的液量
兰格TS-1A/L0107-1A其他参数
| 控制器型号(产品编号) |
配套执行单元型号(产品编号) |
进样器规格(μl) |
进样器内径(mm) |
参考流量范围(nl/min-μl/min) |
| TS-1A (0503151) |
L0701-1A (0503001) |
5 |
0.35 |
0.764 - 7.64 |
| 10 |
0.50 |
1.559 - 15.59 |
| 25 |
0.80 |
3.991 - 39.91 |
| 50 |
1.10 |
7.546 - 75.46 |
| 100 |
1.60 |
15.96 - 159.6 |
| 250 |
2.30 |
32.99 - 329.9 |
| 500 |
3.25 |
65.87 - 658.7 |
| 1000 |
4.61 |
132.5 - 1325 |
|
|
|
