兰格TJ-3A/W0109-1B产品说明

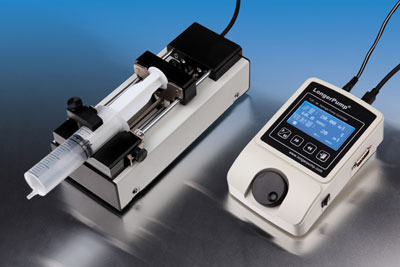

兰格TJ-3A /W0109-1B是一款单通道微量注射泵，主要在实验室使用，控制器和执行单元为分体结构。TJ-3A /W0109-1B注射泵结构紧凑、功能强大、操作便捷。它可安装mL规格的多种标准注射器，精确的行程控制和超宽范围的线速度（7.9μm/min～79.4mm/min）可满足不同用户的应用。分体式结构，便于随意安装、组合和扩展，大大适应了用户的各种操作需求；适用于不同应用领域的实验需要。
兰格TJ-3A/W0109-1B技术指标
工作模式：注射、抽取、先注射后抽取、先抽取后注射、连续
执行单元数量：1
最大行程：90mm
行程分辨率：0.165μm
线速度范围：7.94μm/min-79.4mm/min(流量=线速度×注射器内截面积)
线速度调节分辨率：7.94μm/min
行程控制精度：误差≤±0.5%(行程≥最大行程的30%时)
额定线性推力：＞90N
注射器选择：内置主要厂家、主要型号注射器供选择
注射器自定义：可储存四个用户自定义的注射器内经值
流量校正：通过校正程序获得更为精确的液量
运行参数设置：分配液量、注射时间、抽取时间、间隔时间、分配次数等，各通道可单独设置，可以让所有通道采用指定通道的参数。
启动参数设置：各执行单元单独启动、各执行单元分别延时启动、各执行单元同步启动
显示参数选择：液量、流量或线速度
掉电记忆：重新上电后可选择是否按照掉电前的状态继续进行工作
快进(退)功能：全速注射或抽取液体
状态信号输出：2路OC门信号输出，用于指示启/停和方向状态
控制信号输入：3路TTL电平信号输入，用于控制启停、快进、快退
通讯接口：RS485
控制器外形尺寸：170×108×65(mm)
控制器重量：0.5kg
执行单元外形尺寸：245×100×95(mm)
执行单元重量：1.3kg
使用电源：AC 90V-260V/10W
工作环境温度：0℃-40℃
工作环境相对湿度：＜80%
兰格TJ-3A/W0109-1B功能特点
自定义注射器：可储存四个用户自定义的注射器内径
可从列表中选择注射器或者直接输入注射器内径确定注射器
线性推力输出：全程＞90N
信号输出功能：两路OC门开关信号输出，指示泵的启/停和方向
流量校正功能：通过校正操作得到更为精确的液量
注射器保护功能：通过调整限位块位置，可以保护注射泵免受损伤
块进(退)功能：全速灌注或抽取液体
采用485通讯总线可与上位机相连，通过后台对其进行控制
外控输入接口：外部启/停制输入
控制输出接口：两路OC门开关信号输出，指示泵的启/停和方向
兰格TJ-3A/W0109-1B其他参数
| 控制器型号(产品编号) |
配套执行单元型号(产品编号) |
进样器规格(ml) |
注射器内径(mm) |
参考流量范围(μl/min-ml/min) |
| TJ-3A (0503121) |
W0109-1B (0503021) |
1 |
4.72 |
0.139-1.39 |
| 2 |
9.00 |
0.505-5.05 |
| 5 |
13.10 |
1.07-10.7 |
| 10 |
16.60 |
1.718-17.18 |
| 20 |
19.00 |
2.251-22.51 |
| 30 |
23.00 |
3.298-32.98 |
| 60 |
29.14 |
5.295-52.95 |
|
|
|
